2018-04-27

[SQL Ops Studio] Enable built-in insight widgets - table space usage insight



SQL Ops Studio 內建了多個 Insight widgets(小工具)。


Insight widgets 是

  • 可自訂圖表和圖形,可以加入到 伺服器和資料庫監視 Dashboard (儀表板)上來使用。
  • 可以由 T-SQL 所組成。
  • 能以 摘要資訊方式呈現,而且能 再展開並呈現深入的 詳細資訊。







[SQL Ops Studio] Enable built-in insight widgets - table space usage insight


  • 使用 內建的 Insight widgets(小工具)
  • 啟用 資料表空間使用量 Insight

安裝與啟用 內建的 資料表空間使用量 Insight widgets(小工具)

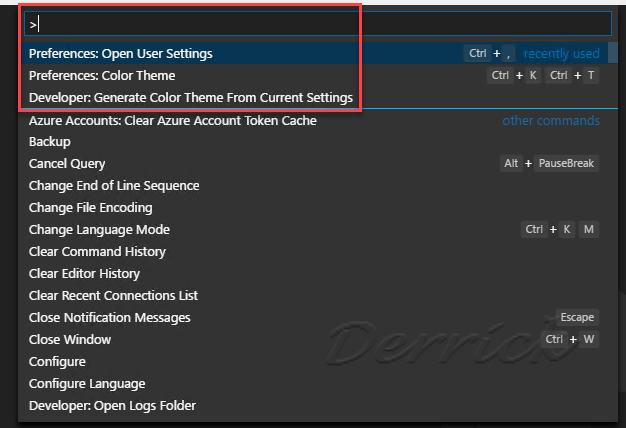

01. 按下鍵盤的組合鍵:Ctrl+Shift+P,在 Command Palette(命令選擇區),開啟 User Settings(使用者設定)。

02. 在 搜尋方塊 中,輸入 Settings,再選擇 Preferences: Open User Settings

-- figure 11_Command Palette

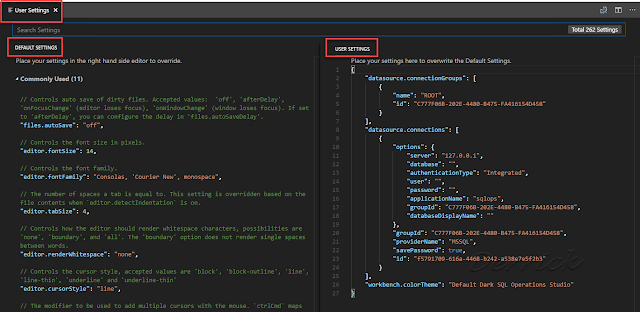

03. 檢視已經 開啟的 User and Workspace Settings (使用者和工作區設定),這是用於 使用者設定和開啟工作區設定 的 喜好設定。


User settings file(使用者設定檔) - settings.json,預設的檔案位置:
  • Windows: %APPDATA%\sqlops\User\settings.json
  • Mac: $HOME/Library/Application Support/sqlops/User/settings.json
  • Linux: $HOME/.config/sqlops/User/settings.json

Workspace setting file(工作區設定檔案)
  • 位於:  .[!INCLUDE[name-sos](../includes/name-sos-short.md)]專案資料夾中的。


-- figure 12_Preferences Open User Settings






04. 在 左邊 的 User Settings 的搜尋輸入方塊,輸入 dashboard

  • 在其下方 json 格式的 使用者設定檔,在 左邊的 DEFAULT SETTINGS 資料行區域,找到 dashboard.database.widgets 區段(section)。


-- figure 13_dashboard.database.widgets






05. 若是第一次設定,在 json 格式的 使用者設定檔內。

  • 在右邊的 USER SETTINGS 資料行區域,預設是沒有 "dashboard.database.widgets" 區段(section)。

在 User settings file 中(使用者設定檔),可以分成以下區域來設定:
  • 左 邊是 DEFAULT SETTINGS 資料行區域。
  • 右 邊是 USER SETTINGS 資料行區域。


-- figure 14_no dashboard.database.widgets





06. 編輯設定 "dashboard.database.widget" 區段。

  • 在 左邊 的 DEFAULT SETTINGS,使用 滑鼠 移動找到 dashboard.database.widgets 區段(section)。
  • 在 左邊 會出現 pencil icon(鉛筆圖示),可以看到 Edit

-- figure 15_pencil icon





07. 在 快顯示窗中,若出現 Copy to Settings,滑鼠點選此。

若出現 Replace in Settings,請取消點選。應該可以在 右邊的 USER SETTINGS 資料行區域找到 "dashboard.database.widgets" 區段(section)。

-- figure 16_Copy to Settings

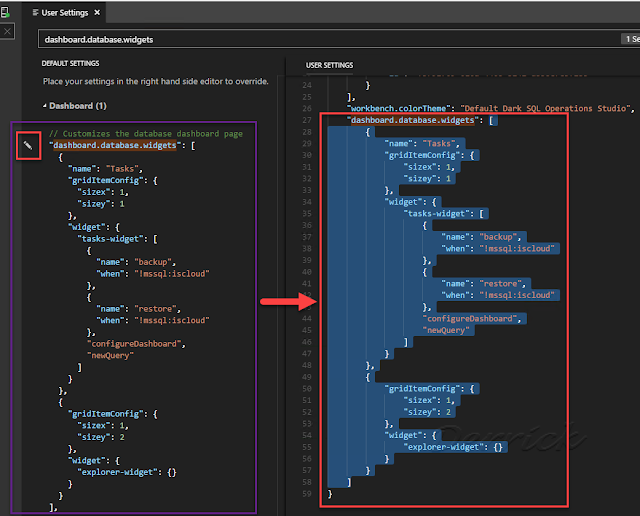

08. 可以觀察到 dashboard.database.widgets 區段(section),已經複製到 右邊 的 USER SETTINGS 資料行區域。

-- figure 17_Copy to Settings





若出現 Replace in Settings,請取消 點選。
應該可以在 右邊的 USER SETTINGS 資料行區域找到 "dashboard.database.widgets" 區段(section)。

-- figure 18_Dont_Click_Replace in Settings

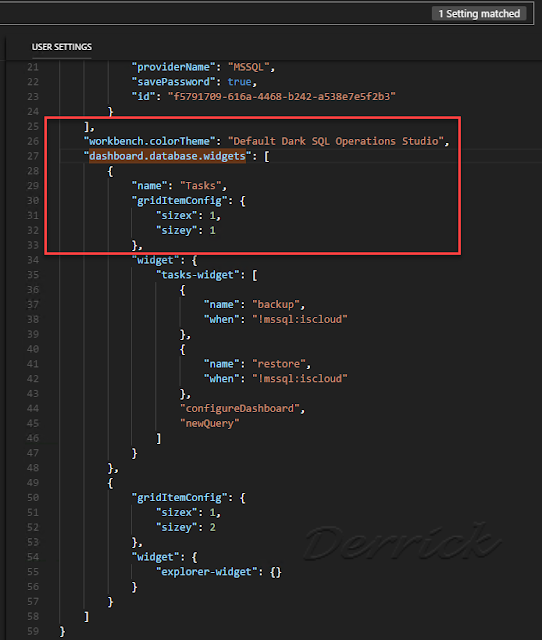

09. 檢視  "dashboard.database.widgets" 區段(section)。

-- figure 21_dashboard.database.widgets

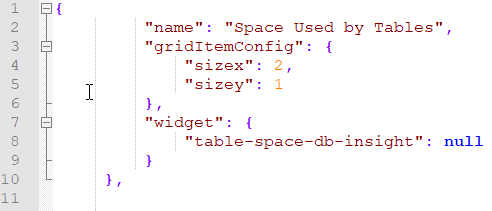

10. 在 Dashboard.database.widgets 區段,加入以下資訊:

  • 此為:啟用 內建的 資料表空間使用量 Insight widgets(小工具)

{
         "name": "Space Used by Tables",
         "gridItemConfig": {
             "sizex": 2,
             "sizey": 1
         },
         "widget": {
             "table-space-db-insight": null
         }
     },


-- figure 22_JSON_Space Used by Tables





11. 檢視與確認: 啟用 內建的 資料表空間使用量 Insight widgets(小工具)

-- figure 23_Add_Space Used by Tables





12. 綜觀:User settings file(使用者設定檔) - settings.json。


  • 右邊的 USER SETTINGS 資料行區域,已經加入 "dashboard.database.widgets" 區段(section) 以及 啟用 內建的 資料表空間使用量 Insight widgets(小工具)。


-- figure 24_Add_Space Used by Tables




13. 按下 鍵盤組合鍵:Ctrl + S,儲存先前的設定。






使用 內建的 資料表空間使用量 Insight widgets(小工具)



01. 在左邊的 SERVERS Sidebar,在 伺服器與資料庫管理的 Dashboard (儀表板)。


  • 任選一個資料庫,例如:選擇 Northwind,滑鼠右鍵,選擇 Manage


-- figure 31_click Manage

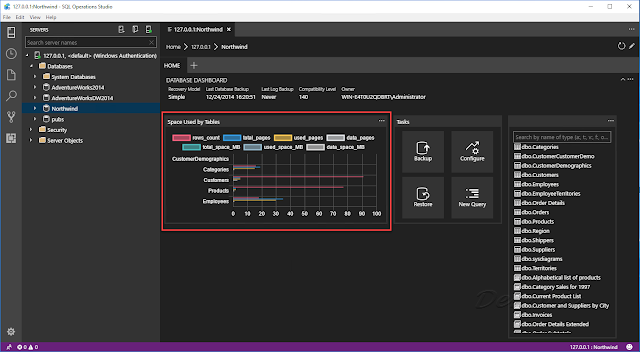

02. 檢視:內建的 資料表空間使用量 Insight widgets(小工具)。

-- figure 32_Space Used by Tables

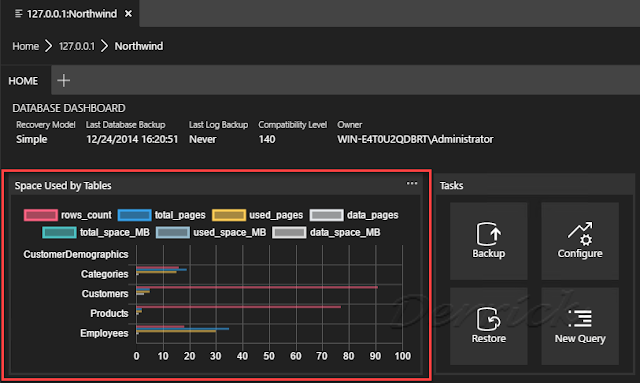

03. 檢視:內建的 資料表空間使用量 Insight widgets(小工具)。

-- figure 33_Space Used by Tables








Insight widgets(小工具)的功能

內建的 資料表空間使用量 Insight widgets(小工具),提供了:

  • 篩選 功能。
  • 滑鼠停留時,顯示 詳細資料

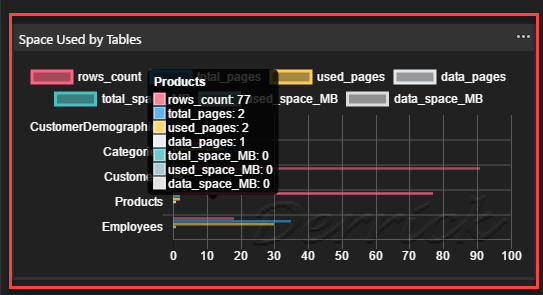

01. 滑鼠移動到 Products 資料表上,可以自動顯示出 詳細資料。

-- figure 34_mouse pointer over the chart.





02. 滑鼠點選 左上方 的 rows_count 圖例,將關閉與隱藏此資料數列。

-- figure 41_Disable_rows_count

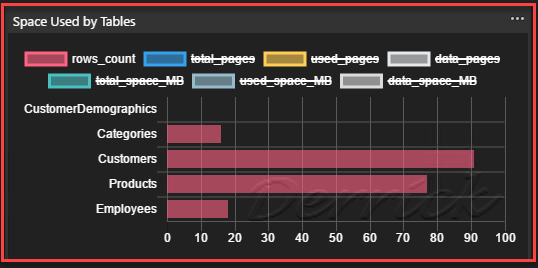

03. 僅 開啟 rows_count 圖例,僅顯示 rows_count 資料數列。

-- figure 42_rows_count





04. 滑鼠移動到 Products 資料表上,自動顯示該 資料數列的標籤 以及其數值。

-- figure 43_rows_count





05. 在此 Insight widgets,點選 右上方的 省略符號 (...) 。


-- figure 51_Toggle_More





06. 點選 Run Query

-- figure 52_Run_Query





07. 檢視:產生 詳細資料 用的 T-SQL。

-- figure 53_View_Query
