2018-06-23

[Performance Tuning] Multi-section of Group By clause, 使用 多段式 Group By 來提升效能


使用 Group By,已是耗費資源的動作。若再搭配 函數等運算,勢必耗損更多系統資源。

Rewrite and optimize 優化改寫 為 多段式 Group By 來提升效能

藉由 多段式 Group By:


  • 第 1 段 Group By,並 未 搭配 函數 等運算,相對輕量地執行 Group By 後,縮減 資料列筆數。
  • 第 2 段 Group By,雖然搭配 函數 等耗用資源的運算,但要處理資料量卻是 遠小 於原本的資料表。

多段式的 Group By 雖然稍為增加 T-SQL 陳述式的複雜性,但卻確實有 提升效能。

項目單一 Group By多段式 Group By比較
T-SQL 陳述式簡單稍嫌複雜
Elapsed Time(sec)0.1966900000.127646000節省 35%
CPU Time(sec)0.0184900000.013201000節省 29%
Subtree Cost0.4056890.182843節省 55%



-- Rewrite and optimize



本文包含討論 2 個 系統內部的暫存資料表: 'Worktable' 與 'Workfile'

  • Workfile
    • 用來儲存 hash joins (雜湊聯結) 與 hash aggregates (雜湊彙總) 的暫存結果。
  • Worktable
    • 用來儲存 Query spool (查詢多工緩衝處理)、lob 變數、XML 變數 與 Cursor (資料指標) 的暫存結果。
    • 例如: GROUP BY、 ORDER BY或 UNION 查詢等。





[Performance Tuning] Multi-section of Group By clause



01. 檢視資料表內的資料
  • Table: Sales.SalesOrderHeader
  • Column: SalesPersonID, OrderDate, SubTotal
  • rows: 31465


-- figure  01_Look_at_ data





02. 檢視 資料表上的 Index 資訊


  • composite index with Included Columns: IX_SalesPersonID_OrderDate_Temp
    • [SalesPersonID] , [OrderDate]
    • 內含資料行的索引(Indexes with Included Columns): ([SubTotal])


-- figure  02_Index_Information






03. 彙總: 各個月份的小計(Sub Total)

  • GROUP BY  這 3 個:
    • SalesPersonID, YEAR(OrderDate), MONTH(OrderDate)
    • 使用到 2 個 資料行: SalesPersonID, OrderDate
    • 其中,OrderDate 都有搭配使用 日期 函數。以此 分組 來取得 年、月 的匯總資料。


-- figure  11_Group_By_Year_Month_OrderDate







04. 檢視 Execution Plan


  • Subtree Cost: 0.405689
  • rows: 461
  • 主要耗用資源的 Operator(運算子)是: Index Scan(31%) + Hash Match(63%)
請留意:
  • Operator: Hash Match(Aggregate),占用 Execution Plan 整體的 63% 資源。

若要優化效能,該如何下手?

沒有 Missing Index 的輔助建議,還能做什麼?

-- figure  12_Hash_Match_Aggregate_ExecutionPlan






05. 觀察 Performance Data



  • LastElapsedTime(sec): 0.196690000
  • LastCPUTime(sec): 0.018490000
  • LastLogicalReads: 119
  • LastPhysicalRead: 125
  • LastRows: 461



-- figure  13_Performance_Data






06. 檢視 STATISTICS IO, TIME 輸出的資訊:


  • 有 2 個 系統內部的暫存資料表: Table 'Worktable' 與 Table 'Workfile'


認識 Workfiles


  • 用來儲存 hash joins(雜湊聯結) 與 hash aggregates(雜湊彙總) 的暫存結果
  • work files could be used to store temporary results for hash joins and hash aggregates.

Hash joins(雜湊聯結) 用於處理 大型、未排序、無索引 的輸入。

在 複雜查詢 下,Hash joins 有利於 intermediate results(中繼結果) 的使用:

  • 一般而言,中繼結果 是沒有索引 (除非有明確地儲存到磁碟,然後建立索引)。
    • 通常產生時也不會做 適當的 排序 供 Execution Plan 的下一個作業使用。
  • Query optimizer 只估計 中繼結果 的大小。
    • 因為 複雜查詢 的 估計值 可能非常不準確,所以處理 中繼結果 的演算法必須要有效率,
    • 而且萬一 中繼結果  顯著大於預期時,它的效能還不得 惡化 得太明顯。



若有 Index 可用,資料已經 排序,將可避免使用 Hash joins,避免產生 Workfiles 。


認識 Worktables (中繼工作資料表)


  • 用來儲存 query spool (查詢多工緩衝處理)、lob 變數、XML 變數 與 Cursor (資料指標) 的暫存結果。
  • work tables could be used to store temporary results for query spool, lob variables, XML variables, and cursors.

  • 關聯式引擎在執行 SQL 陳述式中所指定的邏輯作業前,可能需要先建立一個 Worktables。
  • Worktables 屬於 內部資料表,可用來保存 中繼結果。
  • Worktables 會針對特定的 GROUP BY、 ORDER BY或 UNION 查詢而產生。
    • 例如,如果 ORDER BY 子句會參考不在任何索引範圍內的資料行,則關聯式引擎可能需要產生 Worktables,根據所要求的順序來排序結果集。

  • Worktables 有時候也當作 多工緩衝 處理使用,可 暫時 保存 執行部份 查詢計畫的結果。
  • Worktables 建置於 tempdb 中,並且會在不再需要時 自動卸除


-- figure  14_STATISTICS IO_TIME







Multi-section of Group By clause 多段式 Group By


01. 改寫為 多段式的 Group By



  • 第 1 段 Group By
    • 使用 2 個 資料行: SalesPersonID, OrderDate。
    • 但 OrderDate 沒有 函數 運算。
  • 第 2 段 Group By
    • 使用 3 個 資料行: SalesPersonID, YEAR(OrderDate), MONTH(OrderDate)
    • OrderDate 資料行,皆使用 函數 運算。依據 年、月 來分組。


-- figure  21_Multi-section of Group By clause






02. 觀察 Execution Plan,與先前已有所不同:



  • Subtree Cost 降低 為: 0.182843
  • rows: 461
  • 主要耗用資源的 Operator(運算子)是: Index Scan(68%) + Sort (21%)

請留意:
  • 不復見 Operator: Hash Match(Aggregate)

-- figure  22_ExecutionPlan





03. 觀察 Performance Data


  • LastElapsedTime(sec): 0.127646000
  • LastCPUTime(sec): 0.013201000
  • LastLogicalReads: 119
  • LastPhysicalRead: 125
  • LastRows: 461

比較先前的 GROUP BY 陳述式,LastElapsedTime(sec) 與 LastCPUTime(sec) 都 降低 了。

-- figure  25_Performance_Data

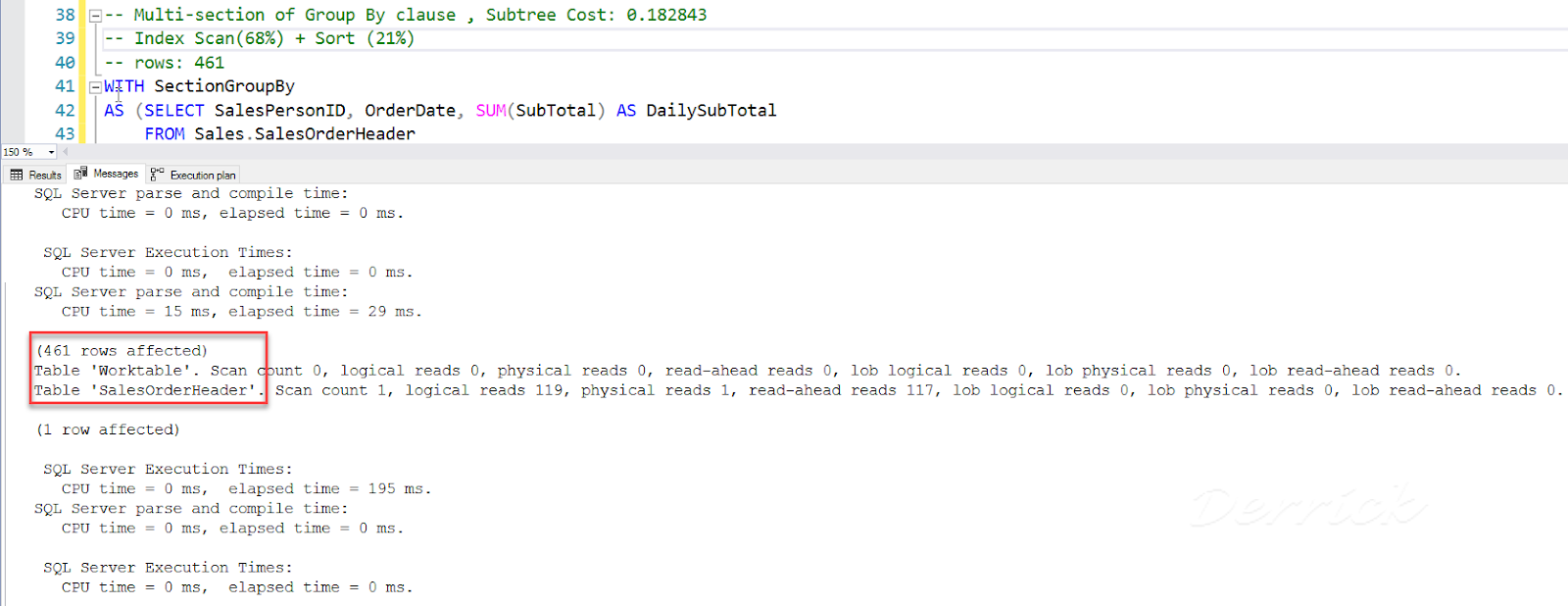

04. 檢視 STATISTICS IO, TIME 輸出的資訊:



  • 僅使用到 1 個系統內部暫存資料表: 'Worktable'


已省去使用 Workfiles
  • Workfiles 用於存放 hash joins 與 hash aggregates 的暫存結果。
  • 改寫為 多段式 Group By,節省系統資源,省去使用 Workfiles。

-- figure  26_STATISTICS IO_TIME






05. 檢視第 1 段 Group By

  • 使用到 2 個 資料行: SalesPersonID, OrderDate
  • 但 OrderDate 沒有 函數 運算。
  • 原本資料表有 31,465 rows,經過 GROUP BY 分組後,已 縮減 輸出為 1,592 rows。
    • 資料列筆數 減量 95% ,只剩下原來的 5%

-- figure  23_First_section




06. 檢視第 1 段 Group By 的 Execution Plan。


-- figure  24_First_section_Execution Plan





07. 比較兩者


-- figure  41_Compare_TSQL






-- figure  42_Plan_Explorer





-- figure  43_Single_Group_By_Top_Operations





-- figure




-- figure  31_Compare_Execution Plan







結論


多段式的 Group By 雖然稍為增加 T-SQL 陳述式的複雜性,但卻確實有 提升效能。

項目單一 Group By多段式 Group By比較
T-SQL 陳述式簡單稍嫌複雜
Elapsed Time(sec)0.1966900000.127646000節省 35%
CPU Time(sec)0.0184900000.013201000節省 29%
Subtree Cost0.4056890.182843節省 55%


多段式 Group By 的說明如下:

第 1 段 Group By
  • 使用到 2 個 資料行: SalesPersonID, OrderDate
  • 但 OrderDate 沒有 函數 運算。
  • 原本資料表有 31,465 rows,經過 GROUP BY 分組後,已 縮減 輸出為 1,592 rows。
    • 資料列筆數 減量 95% ,只剩下原來的 5%

第 2 段 Group By

  • 對 少量 筆數的資料,執行 Group By

對資料表執行 Group By,已是耗費資源的動作。若再搭配 函數等運算,勢必耗損更多系統資源。


藉由 多段式 Group By:
  • 第 1 段 Group By,並 未 搭配 函數 等運算,相對輕量地執行 Group By 後,縮減 資料列筆數。
  • 第 2 段 Group By,雖然搭配 函數 等耗用資源的運算,但要處理資料量卻是 遠小 於原本的資料表。




Sample Code


20180623_Multi-section of Group By
https://drive.google.com/drive/folders/0B9PQZW3M2F40OTk3YjI2NTEtNjUxZS00MjNjLWFkYWItMzg4ZDhhMGIwMTZl?usp=sharing





Reference

Understanding Hash Joins
https://docs.microsoft.com/en-us/previous-versions/sql/sql-server-2008/ms189313(v=sql.100)

Advanced Query Tuning Concepts
https://docs.microsoft.com/en-us/previous-versions/sql/sql-server-2008/ms191426(v=sql.100)

SQL Server, Access Methods Object
https://docs.microsoft.com/en-us/sql/relational-databases/performance-monitor/sql-server-access-methods-object?view=sql-server-2017

Query Processing Architecture Guide -- Worktables
https://docs.microsoft.com/en-us/sql/relational-databases/query-processing-architecture-guide?view=sql-server-2017

Memory Management Architecture Guide -- Workfile
https://docs.microsoft.com/en-us/sql/relational-databases/memory-management-architecture-guide?view=sql-server-2017

Sort Warnings Event Class
https://docs.microsoft.com/en-us/sql/relational-databases/event-classes/sort-warnings-event-class?view=sql-server-2017

Hash Warning Event Class
https://docs.microsoft.com/en-us/sql/relational-databases/event-classes/hash-warning-event-class?view=sql-server-2017

Understanding Hash joins
https://docs.microsoft.com/en-us/sql/relational-databases/performance/joins?view=sql-server-2017

SQL Server 2012:DATEFROMPARTS 從各自部分取得日期和時間值的函數
http://sharedderrick.blogspot.com/2013/01/sql-server-2012datefromparts.html
